冷油器系列产品 首页 > 油冷却器

油冷却器,油水冷却器,FL系列油冷却器

  FL系列油冷却器主要用行走机械(挖掘机、装截机、叉车、起重机、联合收割机、沥青摊铺机、筑路机械、工程车辆等)并适用于液压系统、润滑系统、冷却系统等,将工作介质冷却到要求温度。
一、油冷却器采用空气做为冷却介质有以下优点:
1、介质无污染 2、介质取之不尽 3、结构简单、无热阻型号含意: FL—空气冷却器;20—换热面积(m2)

二、
油冷却器性能参数
l、传统系数:≤55 W/m2℃
2、设计:温度100℃
3、工作压力:1.6MPa
4、压力降:0.1MPa


三、油冷却器制造工艺形式
1、整体铜轧制螺旋翅片管;
2、整体铝轧制螺旋助片管;
3、光管缠绕翅片,翅片可根据需要为铝、铁、铜;
4、光管冲压成型翅片焊接。

油冷却器使用须知
1、较脏的介质通过冷却器之前,应有滤清器。
2、最好安装在一个单独的油循环回路内,防止升压超过工作压力。
3、在启动冷却器之前,应先检查风机是否安装正确,各螺钉是否紧固等。
4、先启动风机后,再慢慢通过冷却介质。
5、在使用前最好将器内空气排净,以提高换热效率。
6、在寒冷季节停用时,应放掉冷却器内的剩油。


LC系列油冷却器

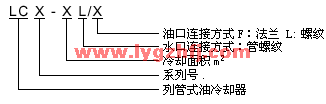

一、油冷却器型号说明
油冷却器
油冷却器图


二、LC型油冷却器规格型号及性能参数表

参数/系列型号
冷却面积
m2
工作压力
工作温度
°C
压力降MPa
介质粘度
厘沲
油水
流量比
换热系数
W/m2·k
油侧
水侧
LC1
0.4~3.5
<=1.6
<=100
<=0.1
<=0.05
20~300
1:1
左右
>=320
LC2
6~10
LC
1.0~5

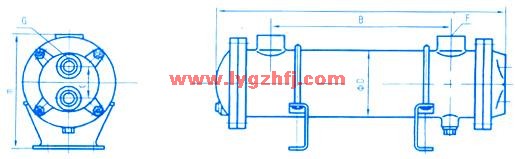

三、LC型油冷却器尺寸示意图

LC型油冷却器尺寸示意图



四、LC型油冷却器尺寸表

型号
A
B
C
D
M
F
G
LC1-0.4L/L
396
240
40
88.5
152
G1"
G0.75"
LC1-0.6L/L
561
405
40
88.5
152
G1"
G0.75"
LC1-0.8L/L
688
532
40
88.5
152
G1"
G0.75"
LC1-1.0L/L
821
665
40
88.5
152
G1"
G0.75"
LC1-1.2L/L
961
805
40
88.5
152
G1"
G0.75"
LC1-1.3L/L
561
374
80
133
218
G1"
G1"
LC1-1.7L/L
687
500
80
133
218
G1"
G1"
LC1-2.1L/L
821
634
80
133
218
G1"
G1"
LC1-2.6L/L
963
776
80
133
218
G1"
G1"
LC1-3.0L/L
1113
926
80
133
218
G1"
G1"
LC1-3.5L/L
1271
1084
80
133
218
G1"
G1"
LC-1.0L/L
367
160
80
133
218
G1"
G1"
LC-1.6L/L
547
340
80
133
218
G1"
G1"
LC-2.5L/L
747
540
80
133
218
G1"
G1"
LC-3.2L/L
917
710
80
133
218
G1"
G1"
LC-4.0L/L
1117
910
80
133
218
G1"
G1"
LC-5.0L/L
1271
1064
80
133
218
G1"
G1"
LC-6.0L/L
1090
870
128
219
309
G2"
G1.5"
LC-7.2L/L
1260
1040
128
219
309
G2"
G1.5"
LC-8.5L/L
1302
1280
128
219
309
G2"
G1.5"
LC-10L/L
1750
1530
128
219
309
G2"
G1.5"
