油水冷却器

油水冷却器,冷却器,油冷却器

GL型系列油水冷却器

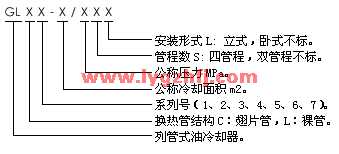

一、油水冷却器型号说明

二、油水冷却器规格型号及性能参数表

	冷却面积	工作压力	工作温度	压力降		油水	介质黏度	换热系数
				油侧	水侧
GLC	0.4～1.2	0.6 1.0 1.6	≤100	≤0.1	≤0.05	1：1左右	20～300	≥350
GLC	1.3～3.5
GLC	4～11
GLC	13～27
GLC	30～54
GLC	55～90
GLL	4～7	0.63 1.0				1：1.5左右		≥300
GLL	12～28
GLL	35～60
GLL	80～120
GLL	160～200

注：GLC-A新型油水冷却器在相同工况下，换热系数k值比GLC型提高15%

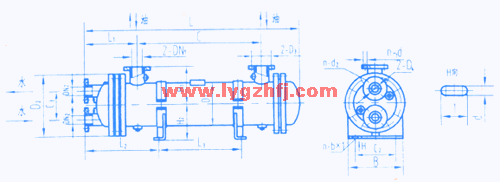

三、GLC型油水冷却器尺寸示意图

四、GLC型油水冷却器尺寸表

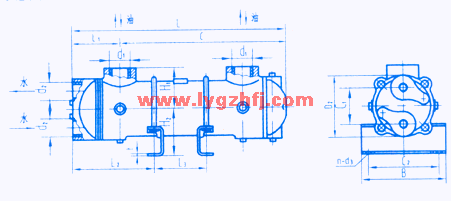

五、GLL型卧式油水冷却器尺寸示意图

六、GLL型卧式油水冷却器尺寸表

型号	L	C	L1	H1	H2	D1	D2	C3	C2	B	L2	L3	D3	D4	n-d1	n-d2	n-b*L	DN1	DN2	重量（kg)
GLL3-4	1165	682	265	190	210	219	310	140	200	290	367	485	100	100	4-ø17.5	4-ø17.5	4-20+28	32	32	143
GLL3-5	1465	982										785								168
GLL3-6	1765	1282										1085	110					40		184
GLL3-7	2065	1512										1385								220
GLL4-12	1555	960	345	262	262	235	435	200	300	370	497	660	145	145			4-20*30	65	65	319
GLL4-16	1960	1365										1065								380
GLL4-20	2370	1775										1475								440
GLL4-24	2780	2175										1585	160		8-ø17.5			80		505
GLL4-28	3190	2585	350									2295								566
GLL5-35	2480	1692	500	315	313	426	535	235	300	520	730	1232	180	180		8-ø17.5	4-25*32	100	100	698
GLL5-40	2750	1962										1502								766
GLL5-45	3020	2202										1772	210					125		817
GLL5-50	3290	2472										2042								900
GLL5-60	3830	3012	515								725	2582								1027
GLL6-80	3160	2015	700	500	434	616	780	360	550	750	935	1555	295	295	8-ø22	8-ø22	4-25*32	200	200	1617
GLL6-100	3760	2615										2155								1890
GLL6-120	4360	3215										2755								2163

七、GLL型立式油水冷却器尺寸示意图

八、GLL型立式油水冷却器尺寸表

型号	L	C	L1	C1	H	D1	D2	D3	DN	D4	n-d1	n-d2	重量（kg）
GLL5-35L	2610	1692	470	150	315	426	640	590	80	160	6-ø30	8-ø17.5	735
GLL5-40L	2880	1962											805
GLL5-45L	3120	2202							100	180			855
GLL5-50L	3390	2472											940
GLL5-60L	3930	3012											1065
GLL6-80L	3255	2015	705	235	500	616	1075	1015	125	210	6-ø40		1670
GLL6-100L	3855	2615											1945
GLL6-120L	4455	3215							150	240		8-ø22	2220
GLL7-160L	3320	2010	715		602	820	1210	150					2770
GLL-7200L	3970	2660							200	295			3340

　

　

　

　

　
