吹管消音器可以看到是管道的一部分,在内部做噪音处理后,可以减少噪音的产生和传播,蒸汽吹管消声器设计考虑声音效果,不仅应满足蒸汽吹管的需要,还要确保较高速度、较小的阻力和较大动量为前提,然后以降压、节流、扩容、移频消声技术来降低噪声。

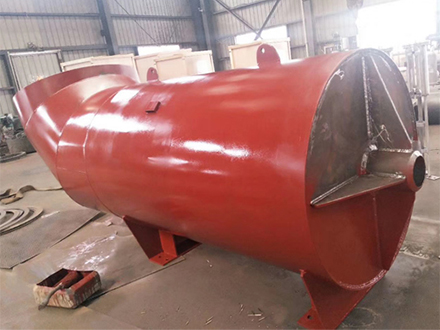

吹管消声器
一、管道吹管消音器的设计制造
1.管道吹管消声器设计需要有足够的强度和刚度,忍受各种杂物,如焊渣、铁锈氧化沉淀物等等高速汽流消声器的碰撞强度计算GB150 - 98《钢制压力容器》后还需要考虑一定的安全系数,以弥补计算方法没有考虑这个项目特殊情况的各种杂物消音器。
2.吹管消声器壳体的支座和壳体连接部分应该有足够的刚度和强度,结构设计是合理的,而且能承受排汽压力,热推力、扭矩和夹带其他高速汽流引起的震动和额外的力量消声器本体应该能够抵抗温度、压力交替与各种影响。消声器应在冲洗管快速打开几次后保持整体的完整性。
3.吹管消声器密封头的焊接接头应经x射线检验合格。
4.吹管消声器的选材和焊接应符合相关规范或标准的要求。
管道吹管消声器厂家
二、吹管消声器的特点：
1、为了满足高要求的蒸汽温度的蒸汽吹扫管超临界机组,吹管消声器进口部、一级节流筒选用材料：0Cr18Ni9，二级节流筒、外壳选用材料：20g或16MnR。
2、适用于恶劣的工作环境，工作介质可为水、铁杂物(粒径可达30mm)，工程残留物。
3、降噪量可达20dB ~ 40db (A).适用于(吹管):稳压吹管、降压吹管、加氧吹管。
4、在设计、制造时必须参照执行gb150-1998《钢制压力容器》的技术规定。为了保证消声器的安全使用，消声器的结构必须制定并满足强度、差膨、位移、疏水性、防锈余量和防块屑破坏等要求。消声器的制造质量应由设计方和主管部门的专业人员进行监督和检查。
